CAP клиент със стандарт AC в MikroTik v.7

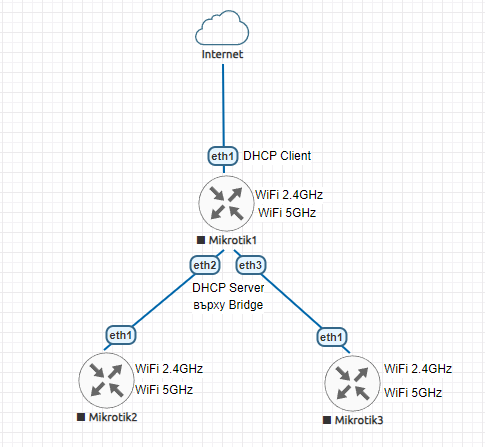

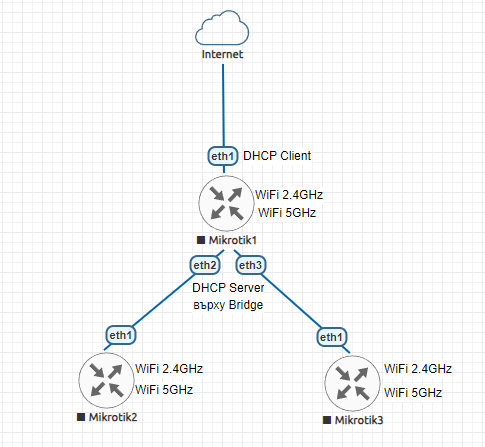

Продължаваме темата CAP клиент в Mikrotik v.7 без VLAN. В случая ще разгледаме CAP клиенти поддържащи стандарта AC. Няма да се отнася за новите устройства поддържащи АХ. Наново да погледнем схемата.

Статията ще се отнася до настройка на Mikrotik2 и Microtik3.

Клиенти на CAPsMAN - Mikrotik2 AС стандарт

В таз тема има една тънкост. Първото нещо което трябва да проверите рутера с какъв процесор е. Ако имате ARM или ARM64, то можете да продължавате да четете статията. Ако обаче имате различен процесор примерно MIPSBE то няма смисъл да си играете да настройвате каквото и да е. Примерно рутерите hAP ac lite и cAP lite използват по-стара архитектура (MIPSBE). Тези чипове не поддържат по новия драйвер. Много важно!!! Пакетът wifi-qcom-ac изисква ARM процесори (32-битови) и Qualcomm чипове от сериите IPQ4018/4019. Уточнихме какво да се гледа. Ако отговаряте на горното условие то може да продължим. И все пак да видим с какво разполагаме:

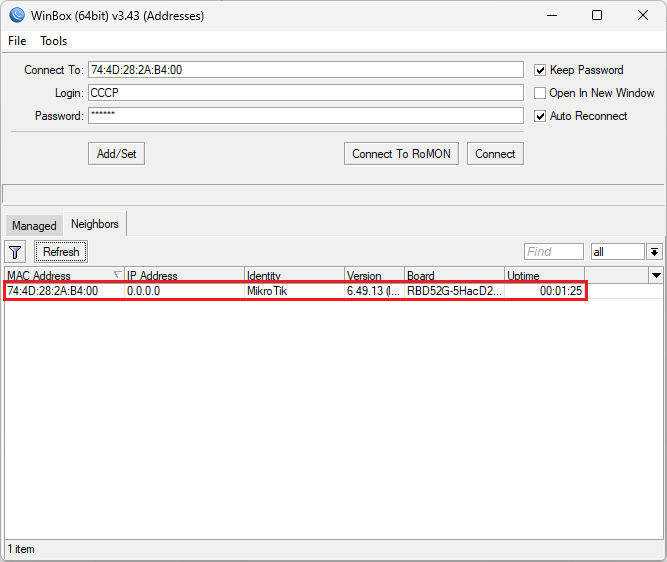

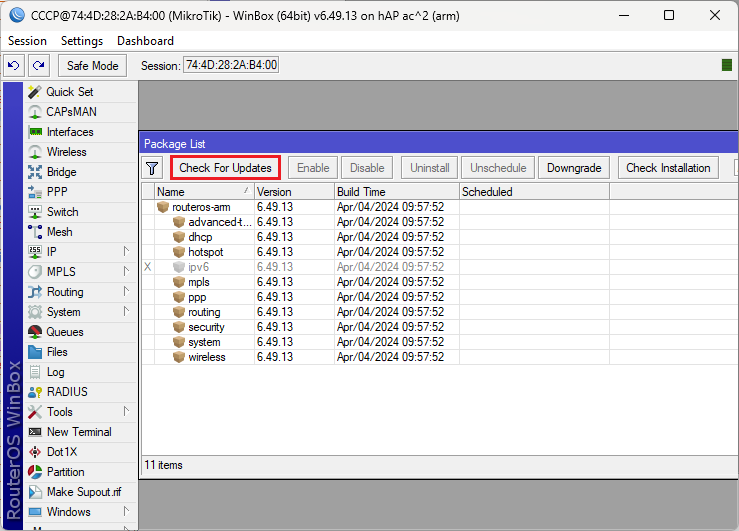

Първото нещо което бие на очи е версията на RouterOS. В този случай е 6.49.12. Трябва да се надгради до 7-ма версия.

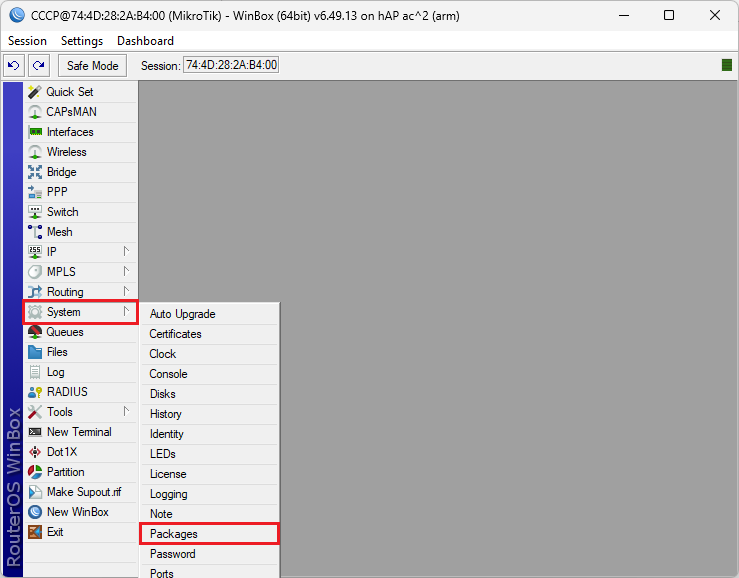

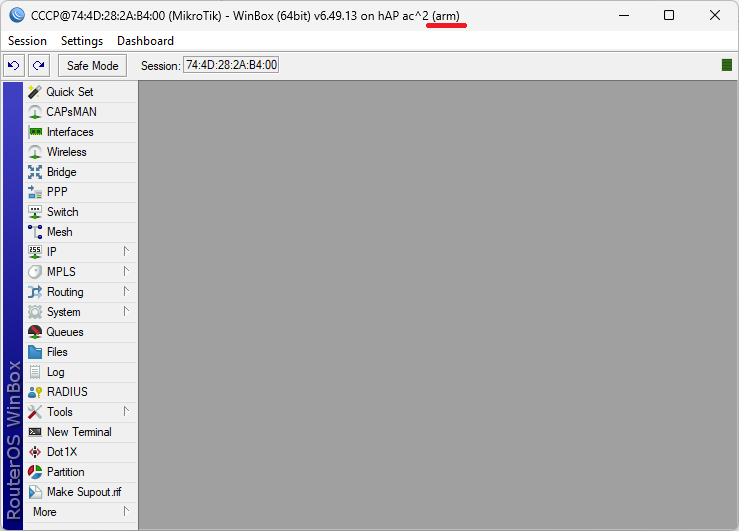

Влизаме в рутера виждаме, че рутера е с процесор ARM. Това е добра новина. Продължаваме.

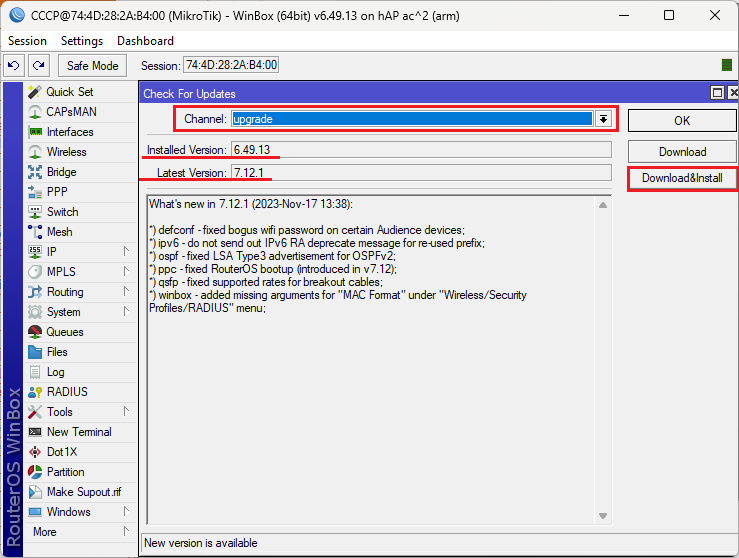

Да обновим RouterOS до 7-ма версия.

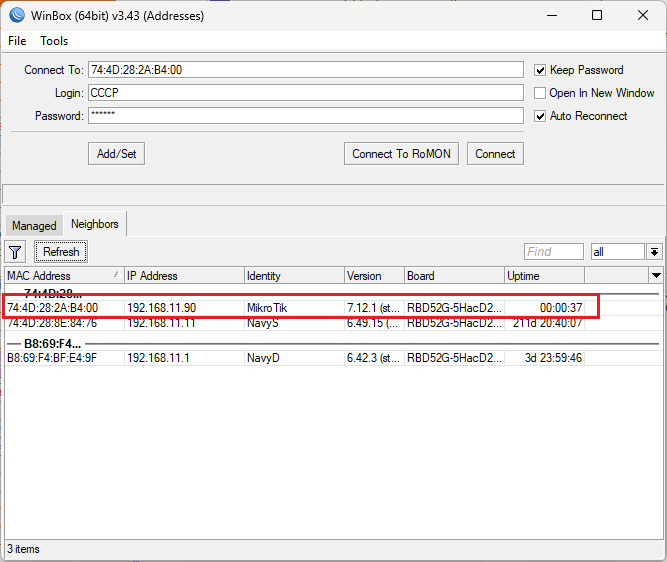

След като се изтегли обновлението (което е достатъчно дълго време), рутера се рестартира.

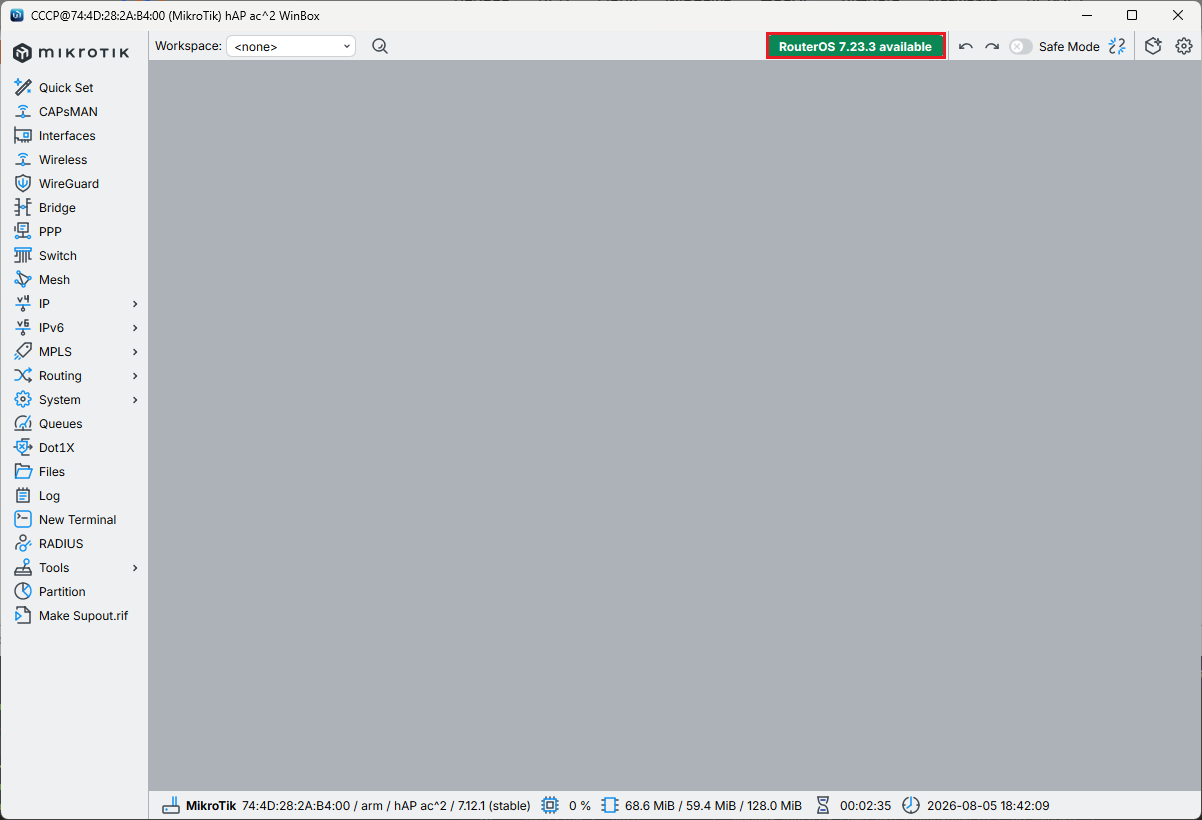

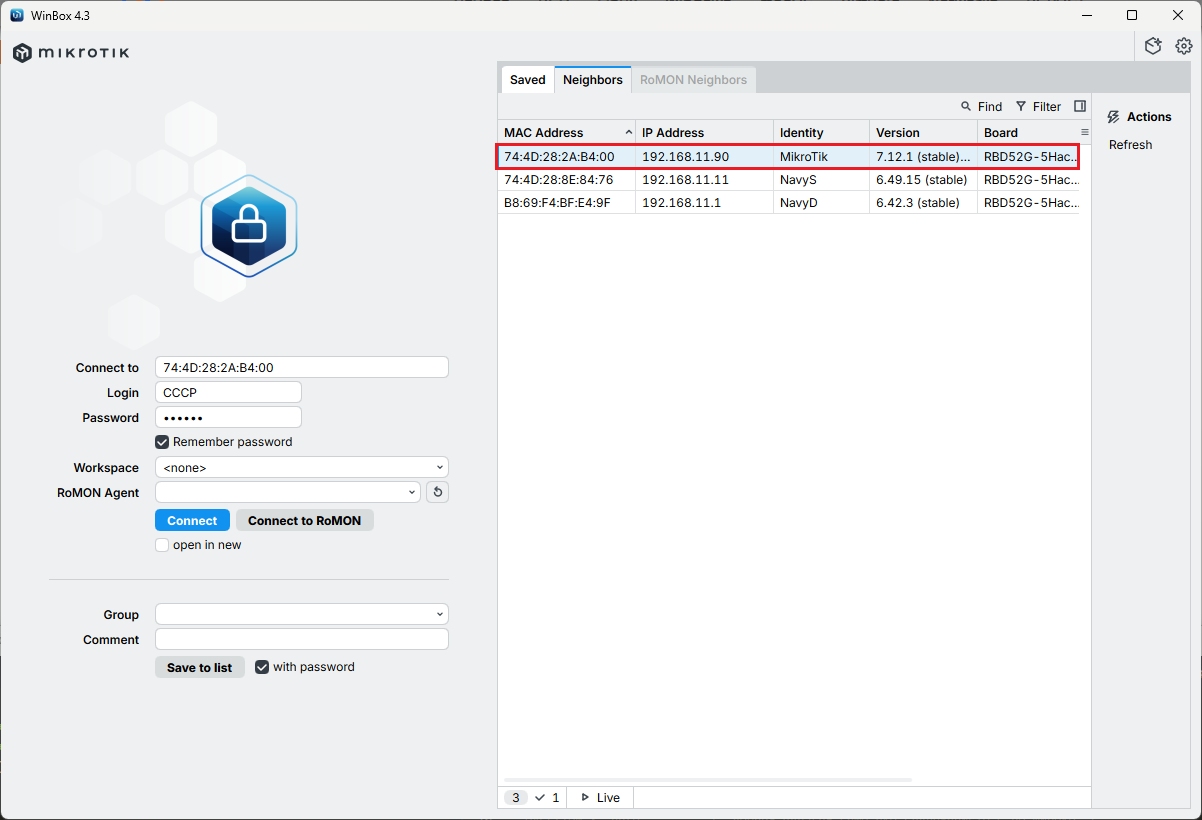

Рутера е с нова версия на RouterOS. Да влезем в него с новия WinBox.

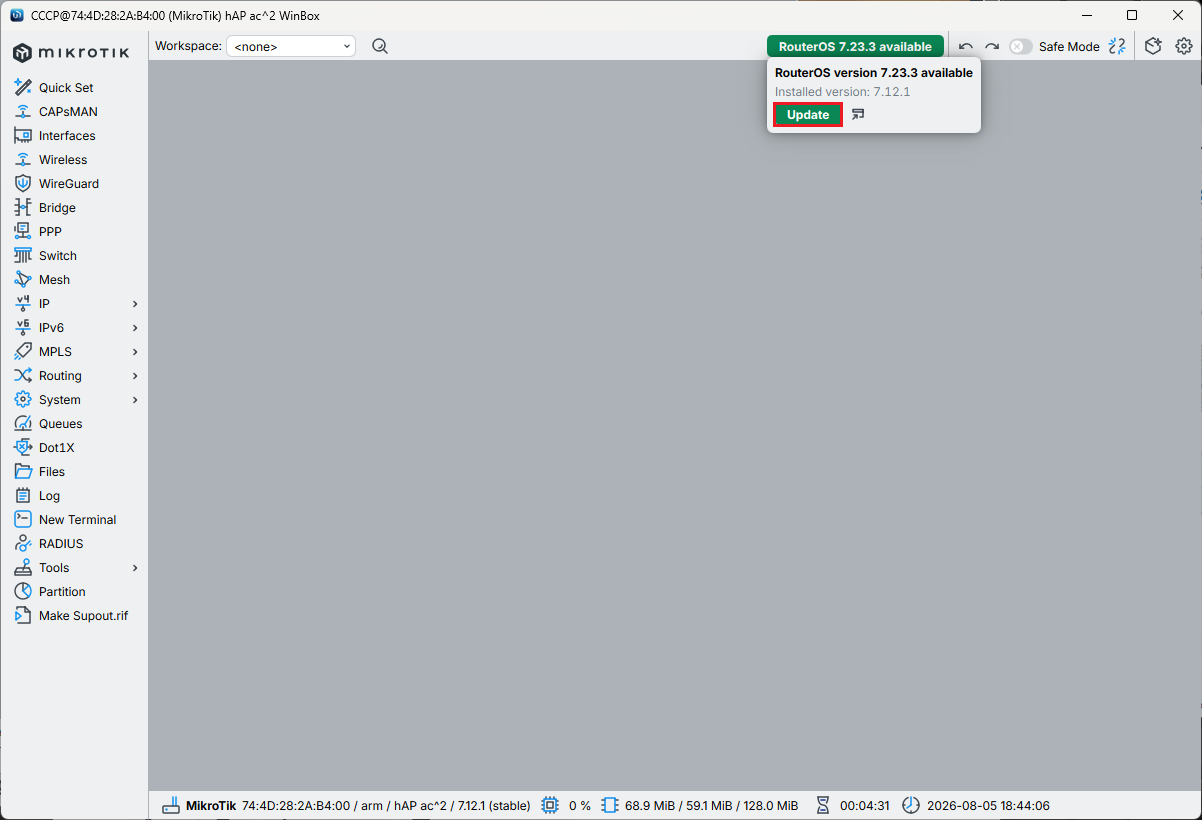

Има нова версия може да се обнови. Хубавото на WinBox 4 е, че предупреждава за надграждане.

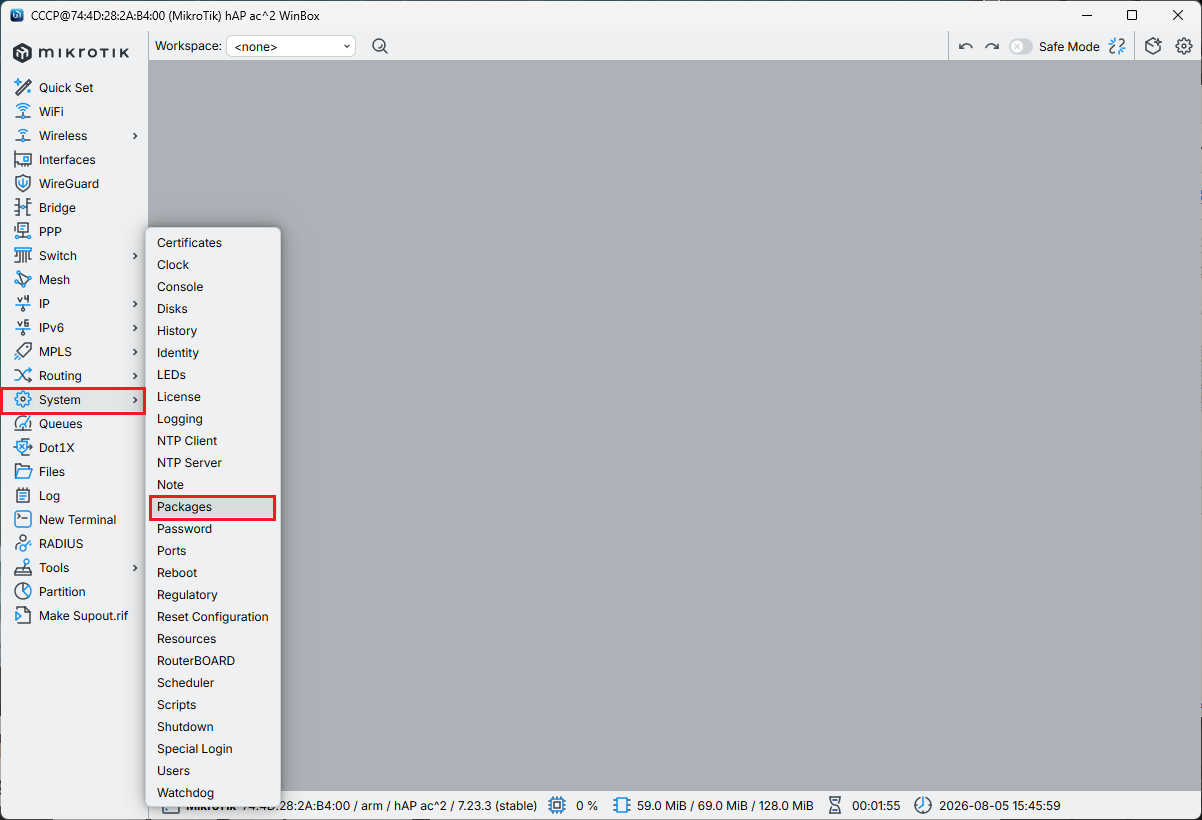

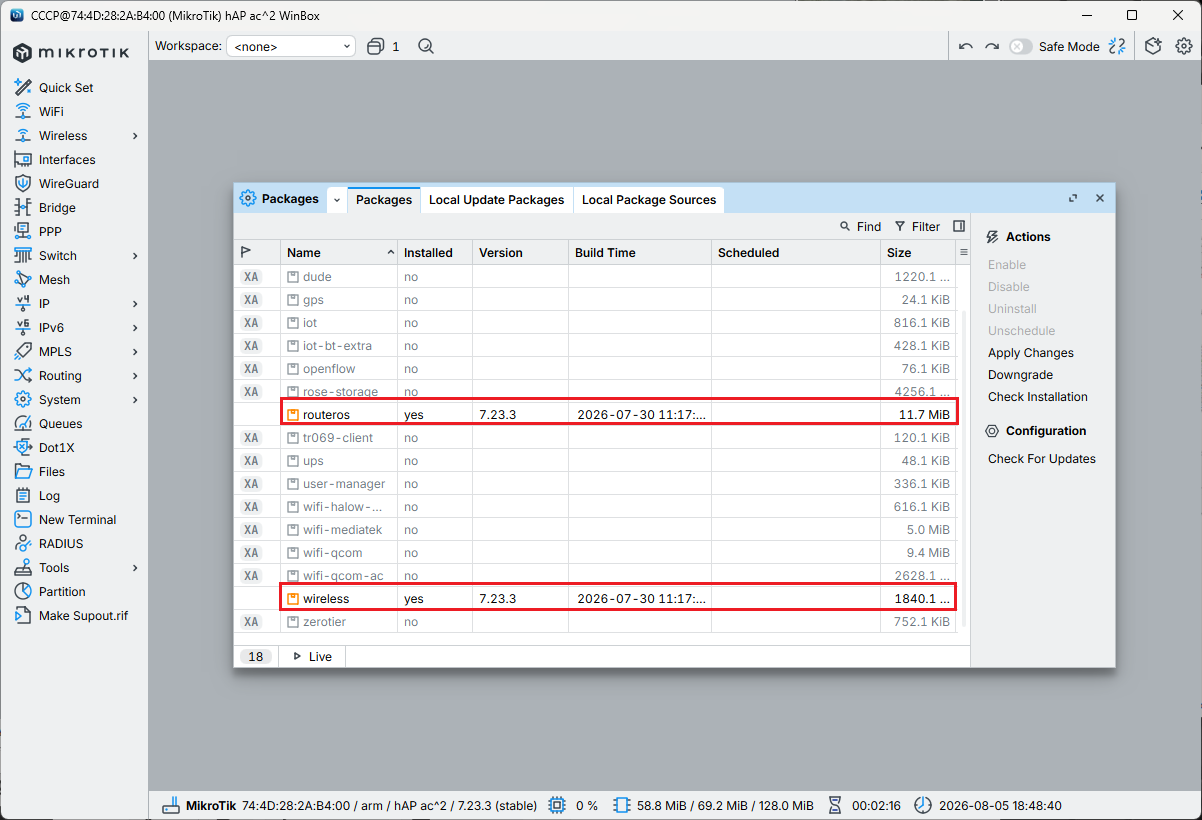

След обновяването наново се рестартира. Изчакваме достатъчно за да се зареди наново рутера. Първото нещо което ще проверим е какви пакети имаме.

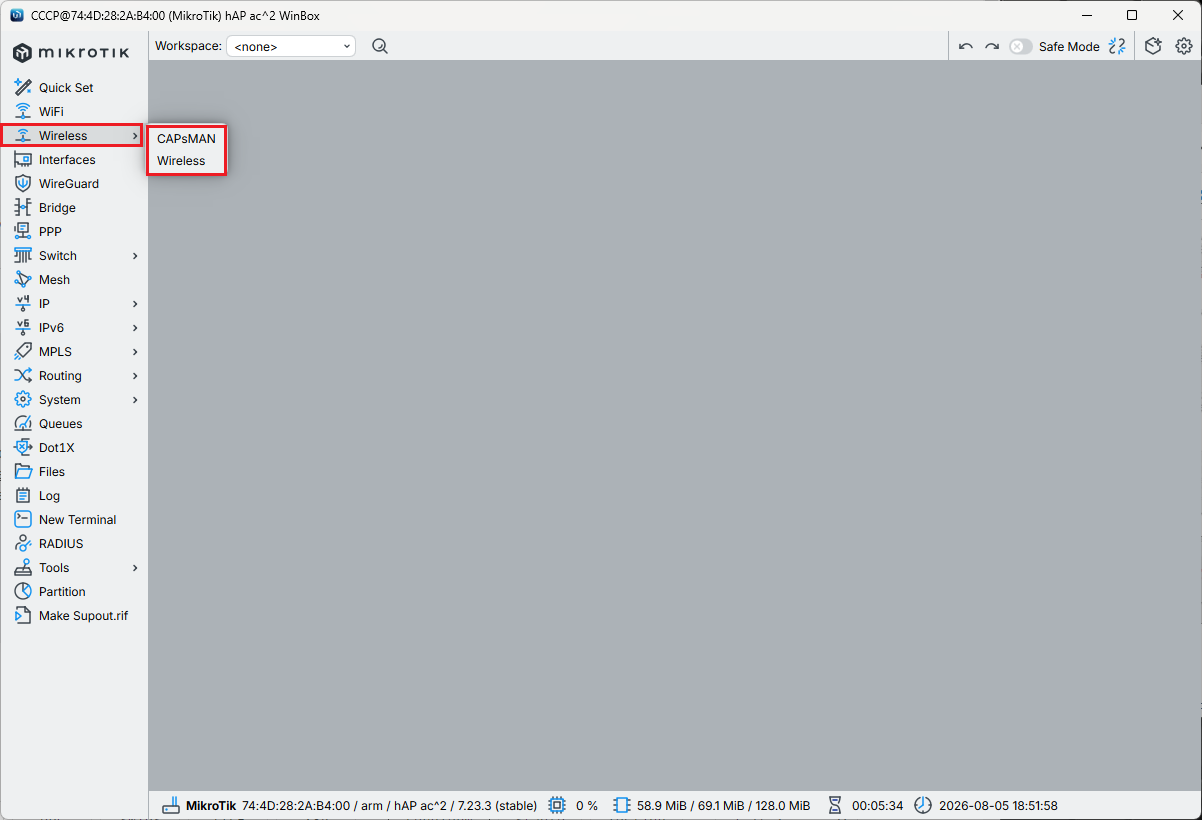

Обърнете внимание на пакета wireless. Това е стария стандарт. На долната картинка се вижда стария стандарт.

Стария стандарт Wireless. Използва се за по-стари устройства (802.11a/b/g/n/ac). При него се използва класическият CAPsMAN v1 или v2.

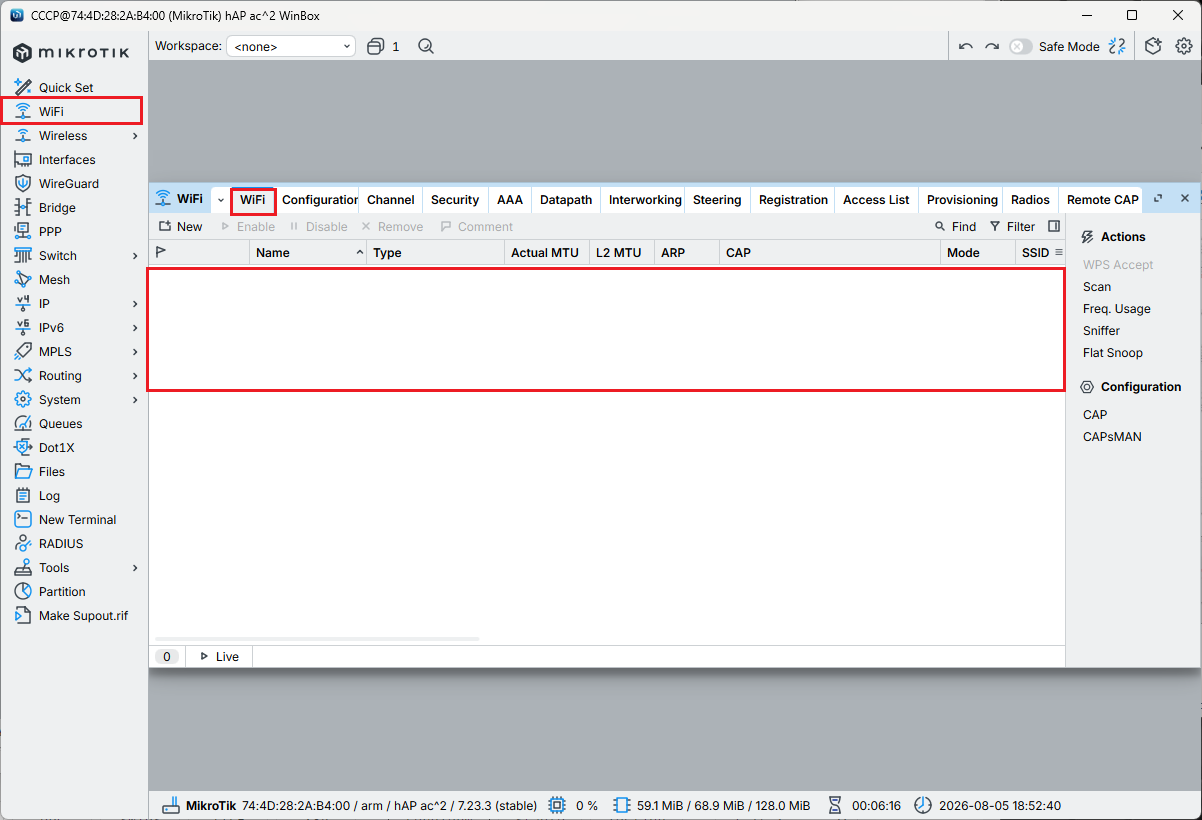

Новия стандарт WiFi / WiFiwave2 не съществува. Използва се за съвременните стандарти (WiFi 6 / 802.11ax и нагоре). Той изисква по-новия WiFi CAPsMAN, който е вграден директно в менюто "WiFi". За да се оправи този проблем е необходимо пакета wireless да се забрани и да се инсталира нов наречен wifi-qcom-ac. Отиваме на: Mikrotik DOWNLOA и смъкваме wifi-qcom-ac. Инсталираме го в Mikrotik и забраняваме пакета wireless. Няма да показвам как се прави защото темата ще стане много дълга. Ще обясня стъпките. Първо изтриваме пакета wireless. Той заема много място и няма да можете да сложите какъвто и да е wifi-qcom. След това активираме wifi-qcom-ac. Предлага да натиснем бутона Apply Changes. Рутера ще се рестартира. Трябва да получите долната картинка.

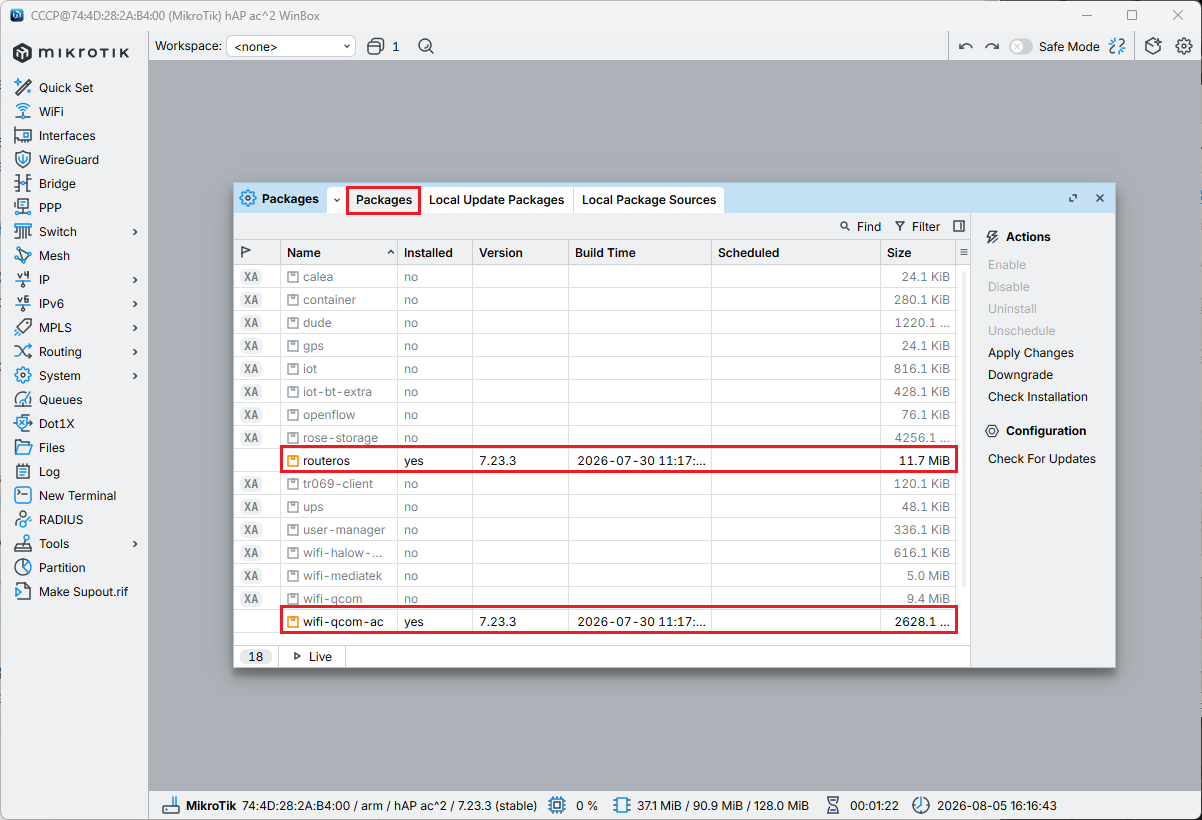

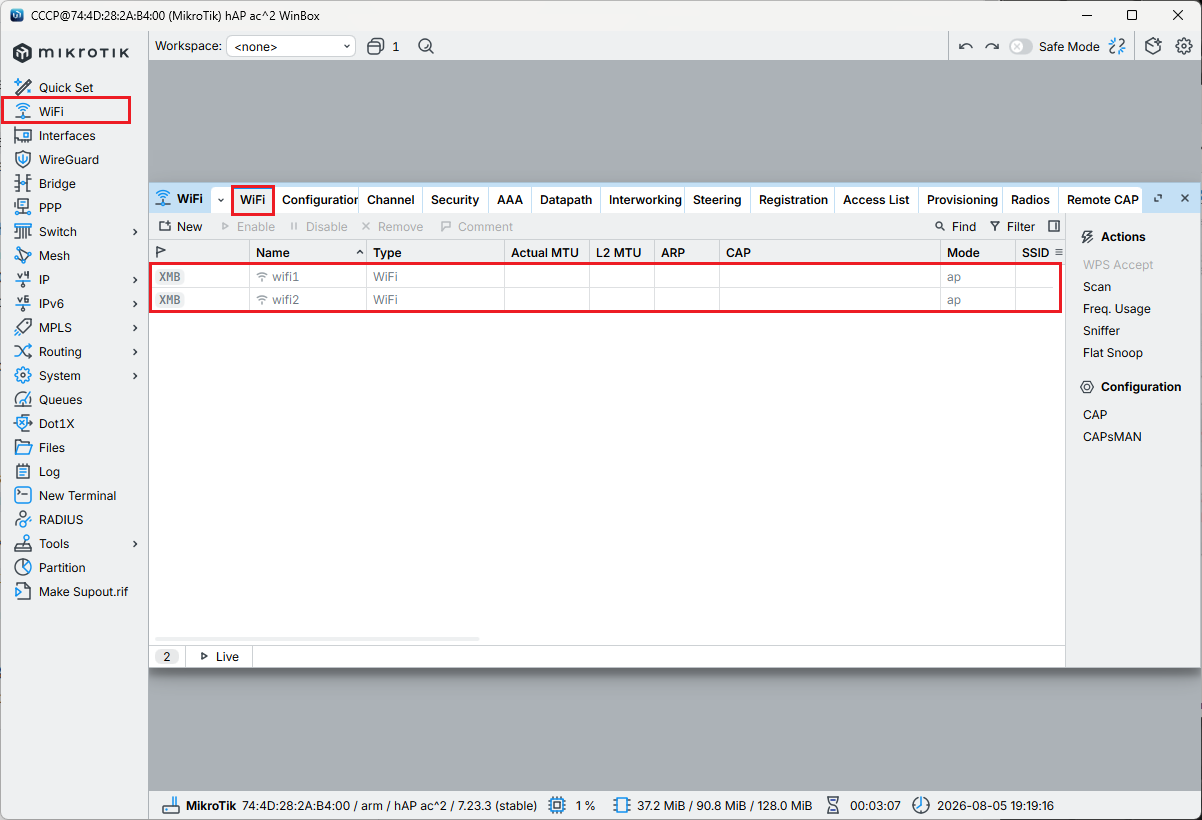

Имаме всички необходими пакети. Забележете, изчезна менюто Wireless.

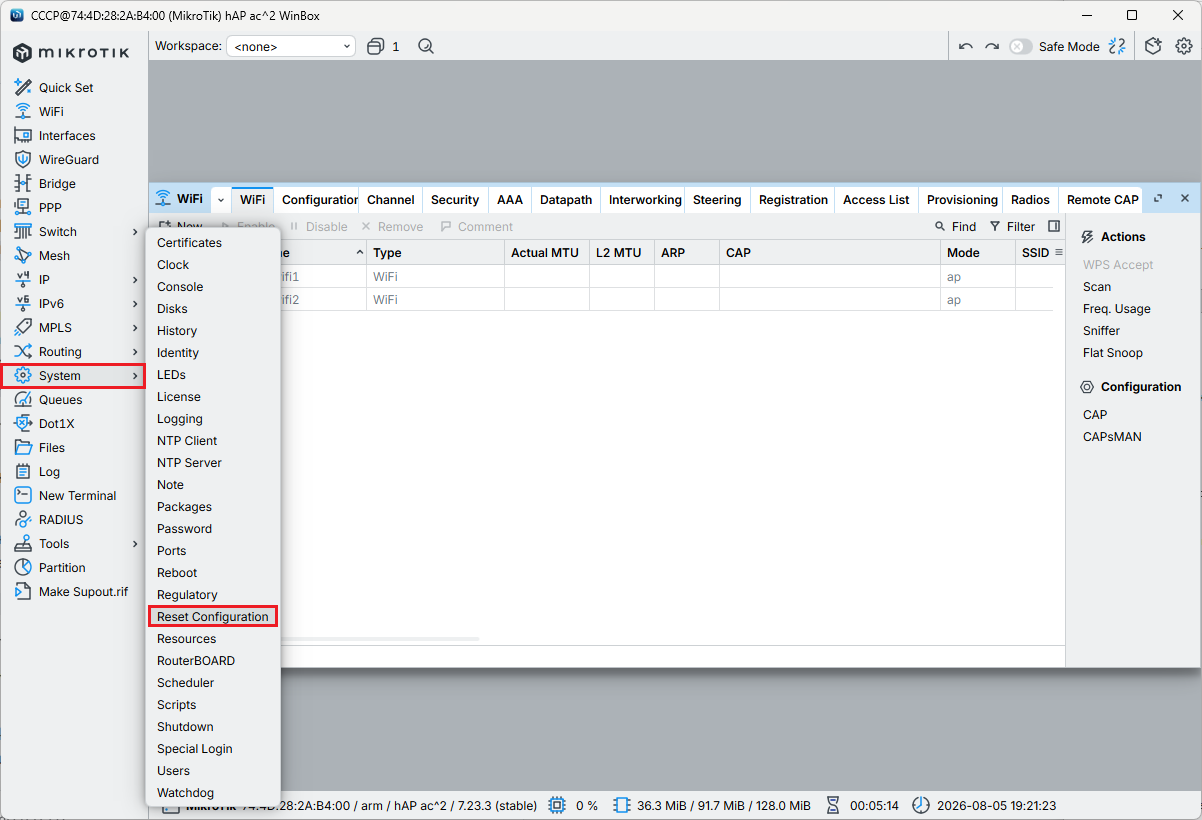

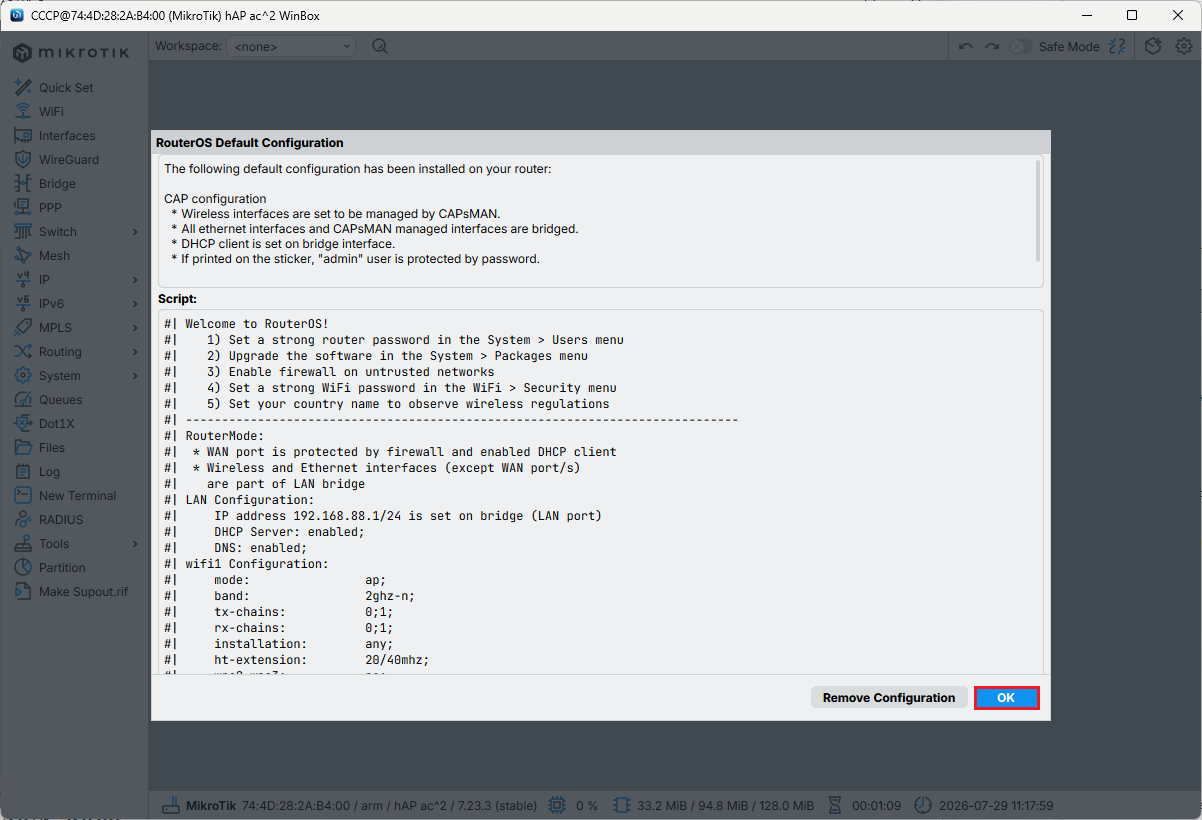

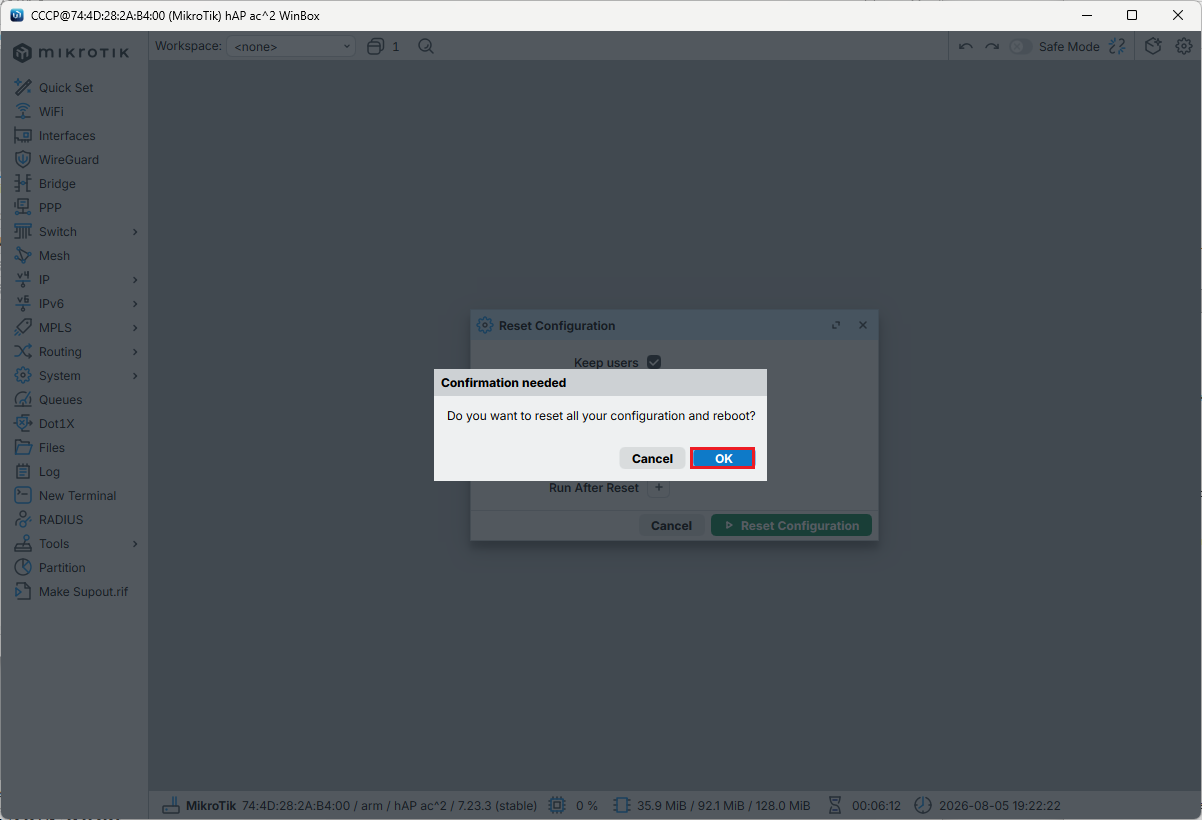

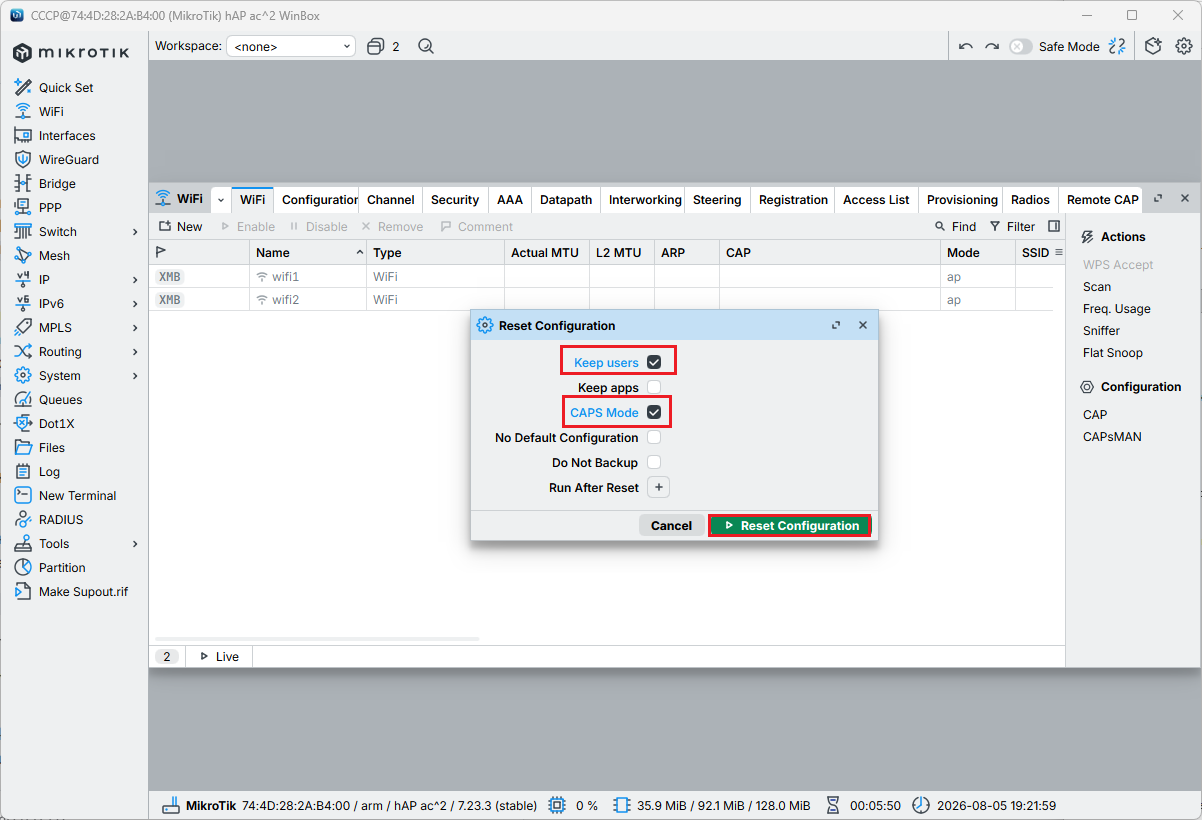

Всичко е както в предната статия. Да рестартираме рутере с зареждане на макроса за CAPS Mode.

Изчакваме рутера да се рестартира.

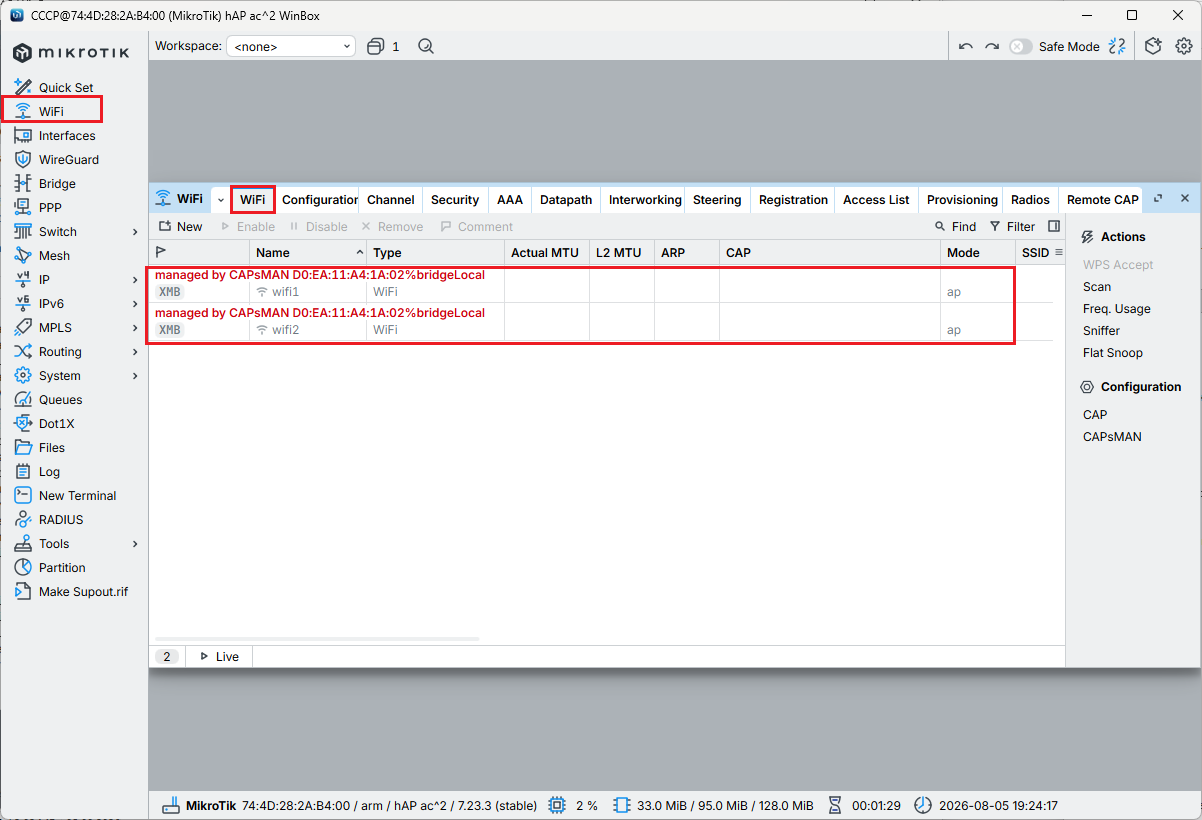

След рестарта виждаме двата WiFi интерфейса и те се управляват от CAPsMAN. Проблема е, че в CAPsMAN не сме дефинирали AC стандарта. Набързо да нахвърлим стъпките. Прехвърляме се на рутера CAPsMAN. Ще се наложи да дефинираме канали за AC стандарта. Ако оставите сегашните 2GHz и 5GHz за АХ нищо няма да се получи.

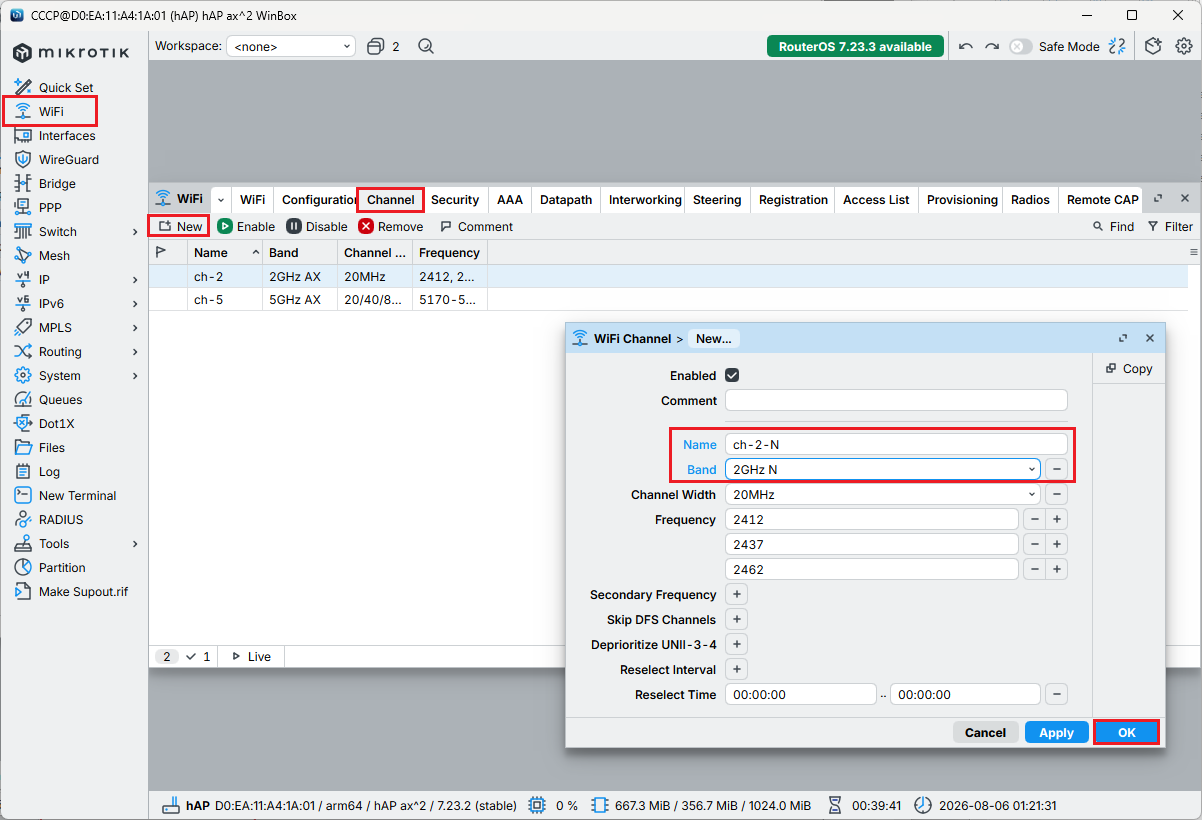

Създаваме канал на 2GHz N стандарт.

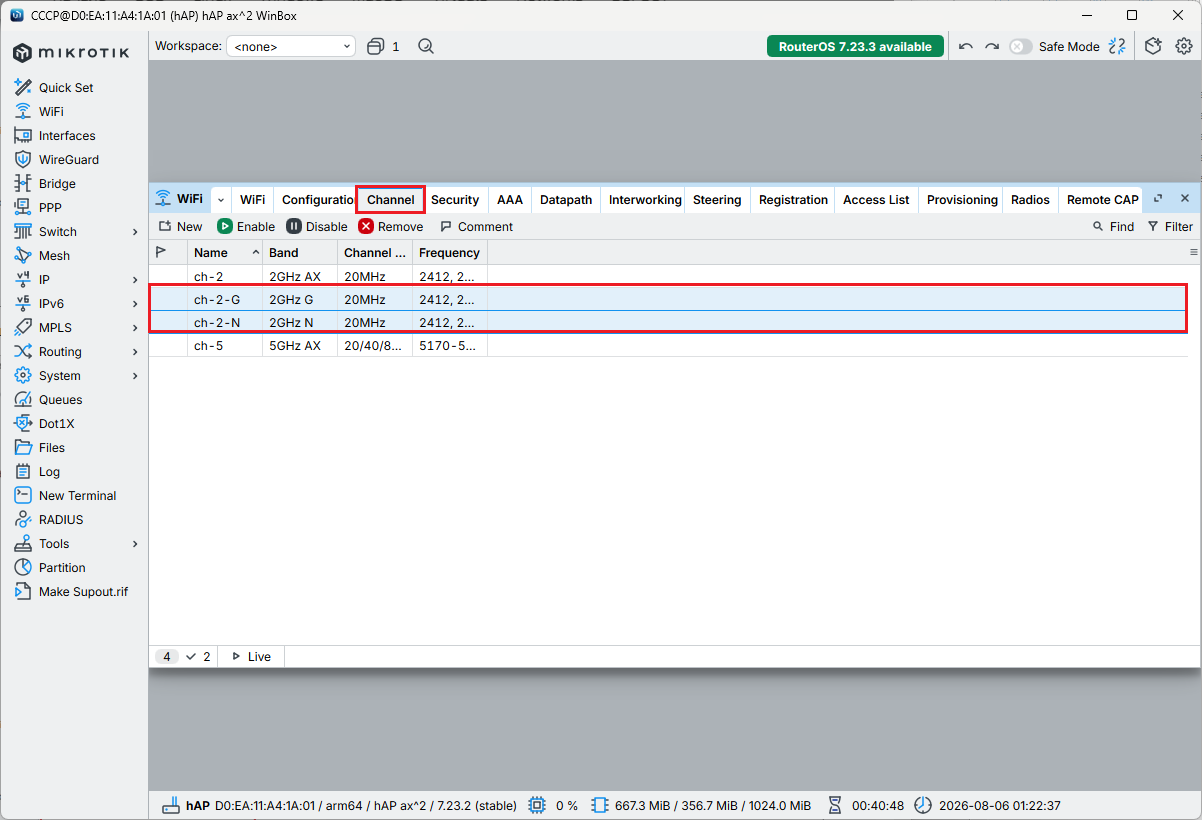

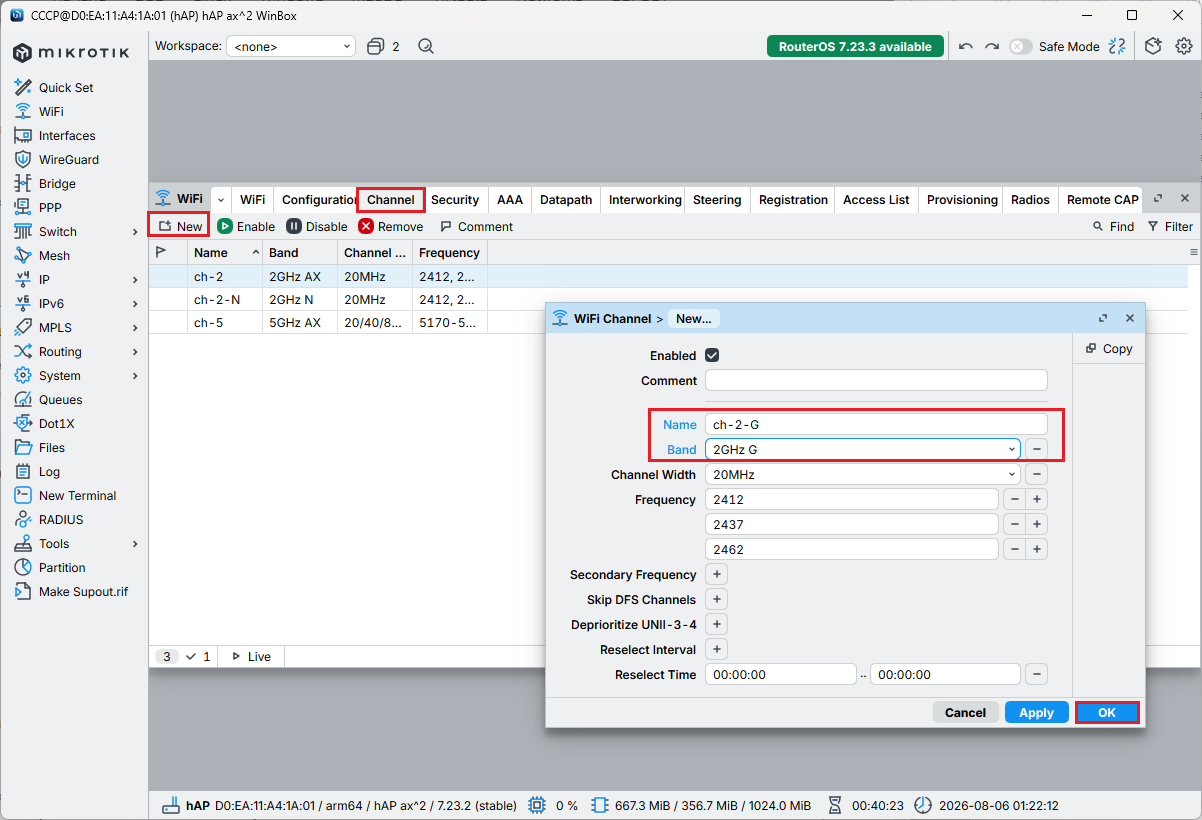

Създаваме канал на 2GHz G стандарт.

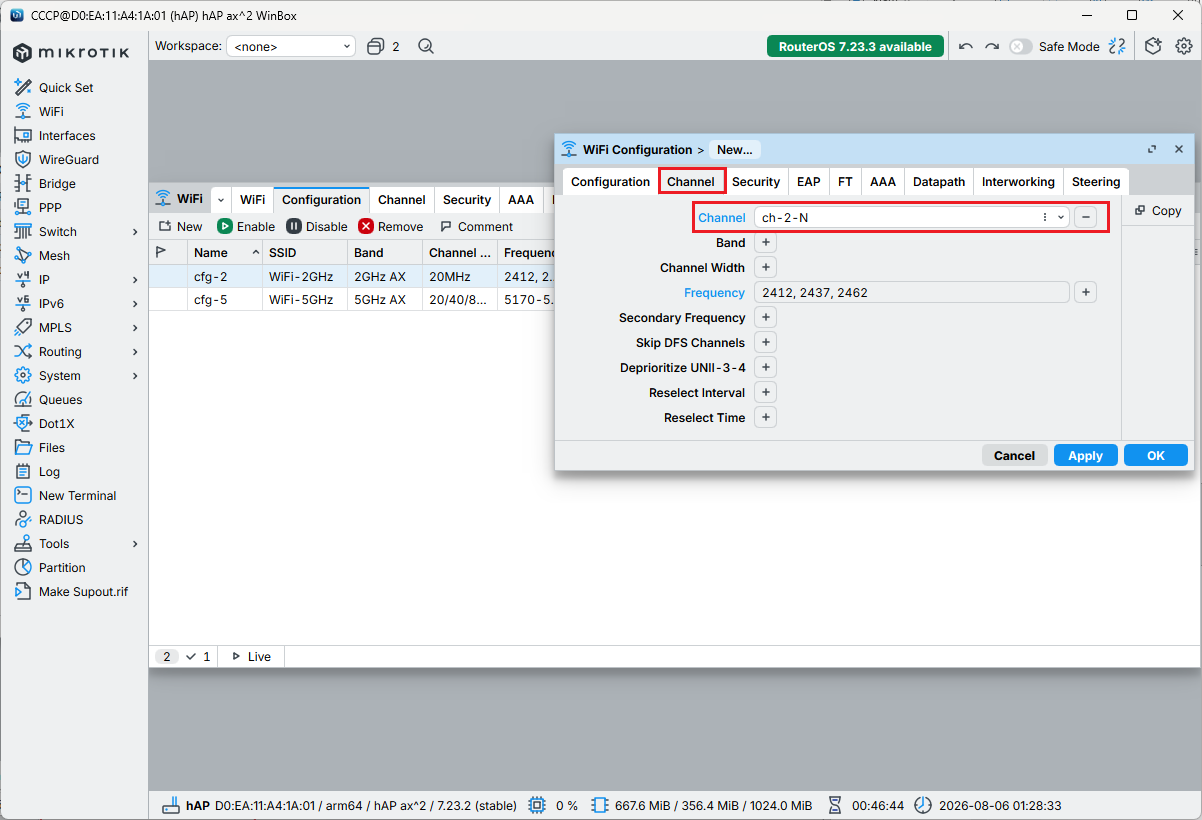

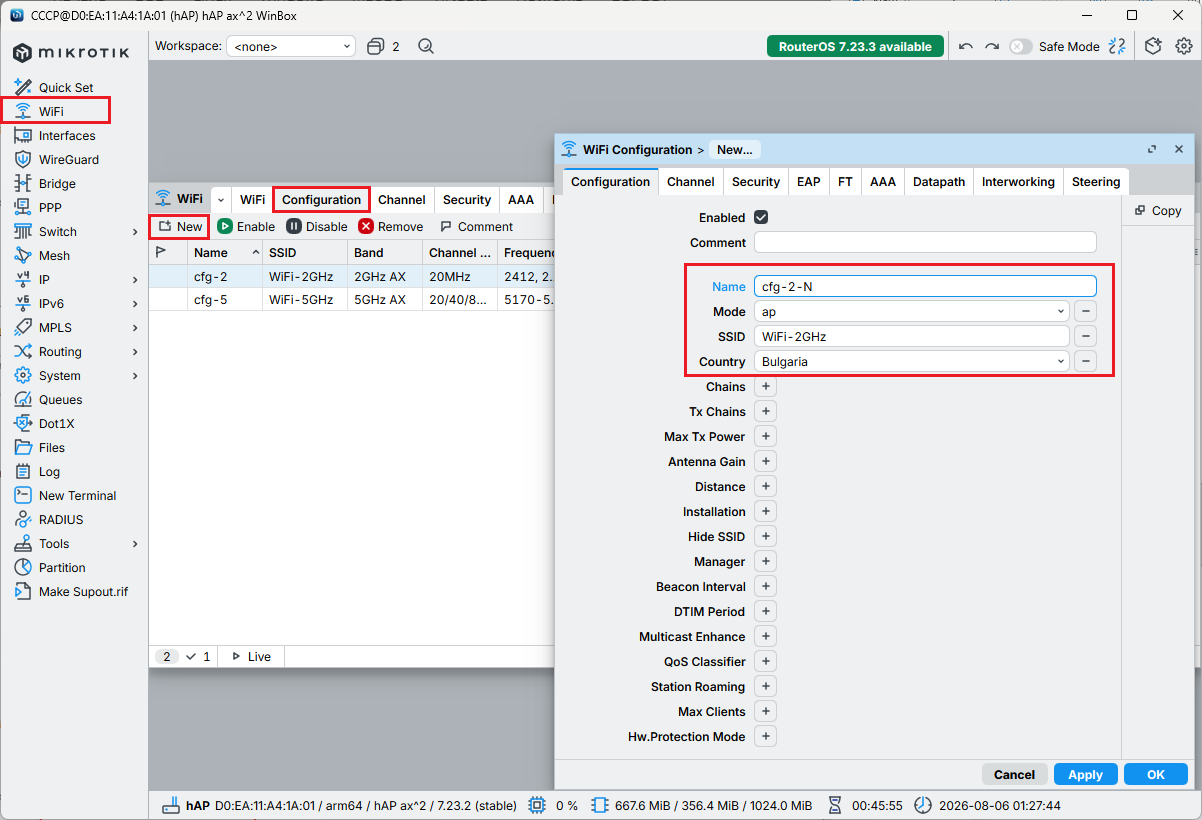

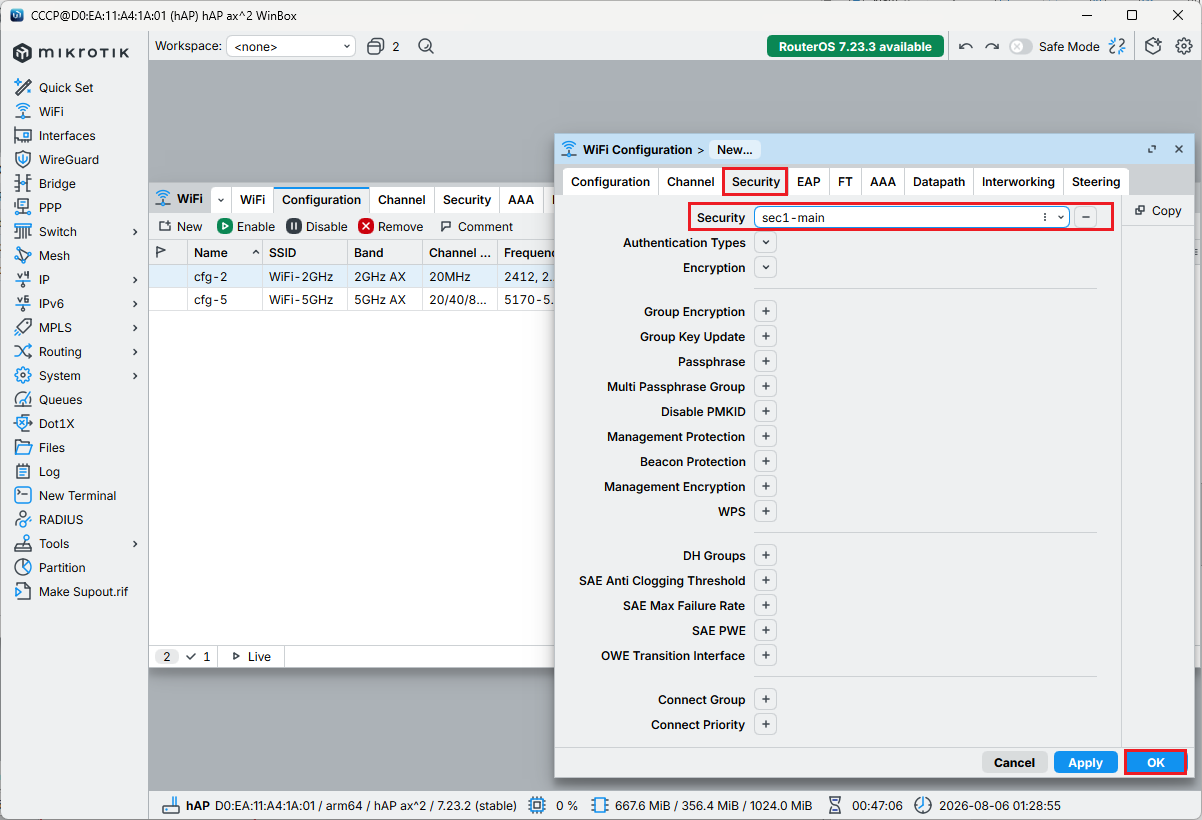

Да редактираме раздела Configuration.

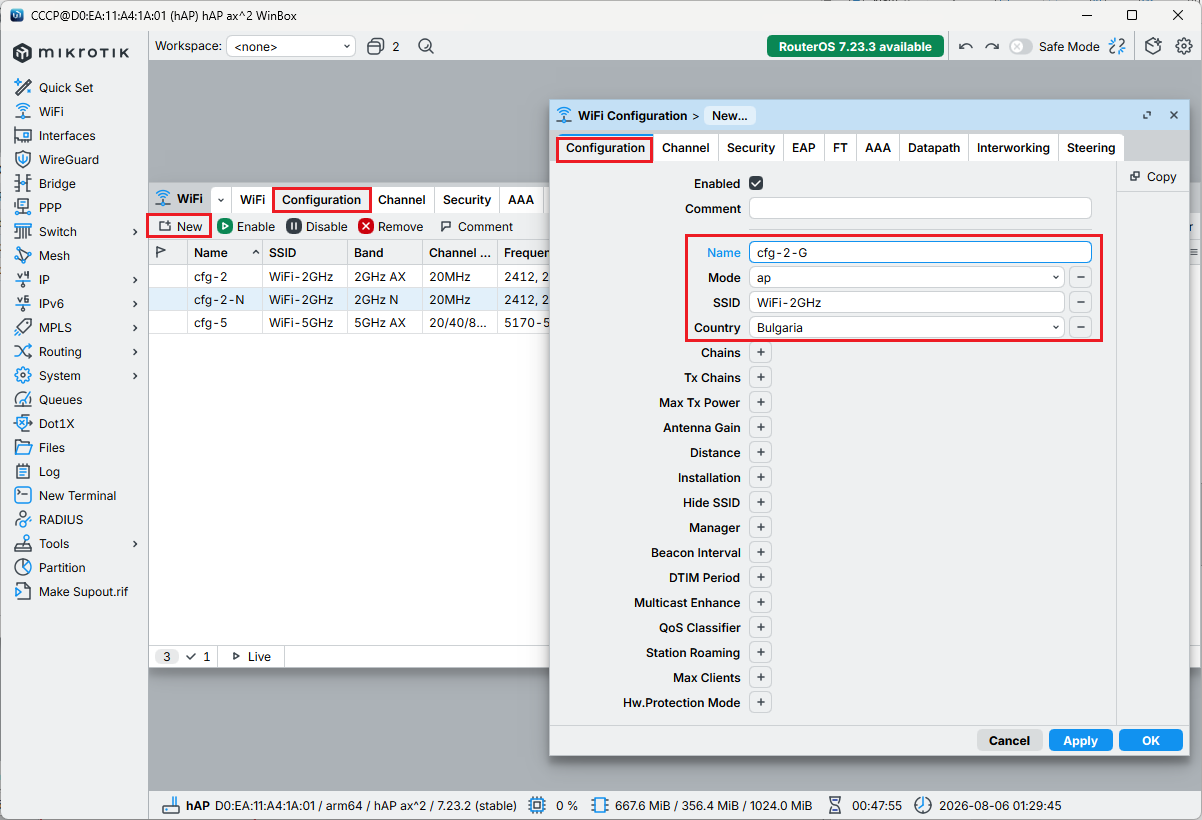

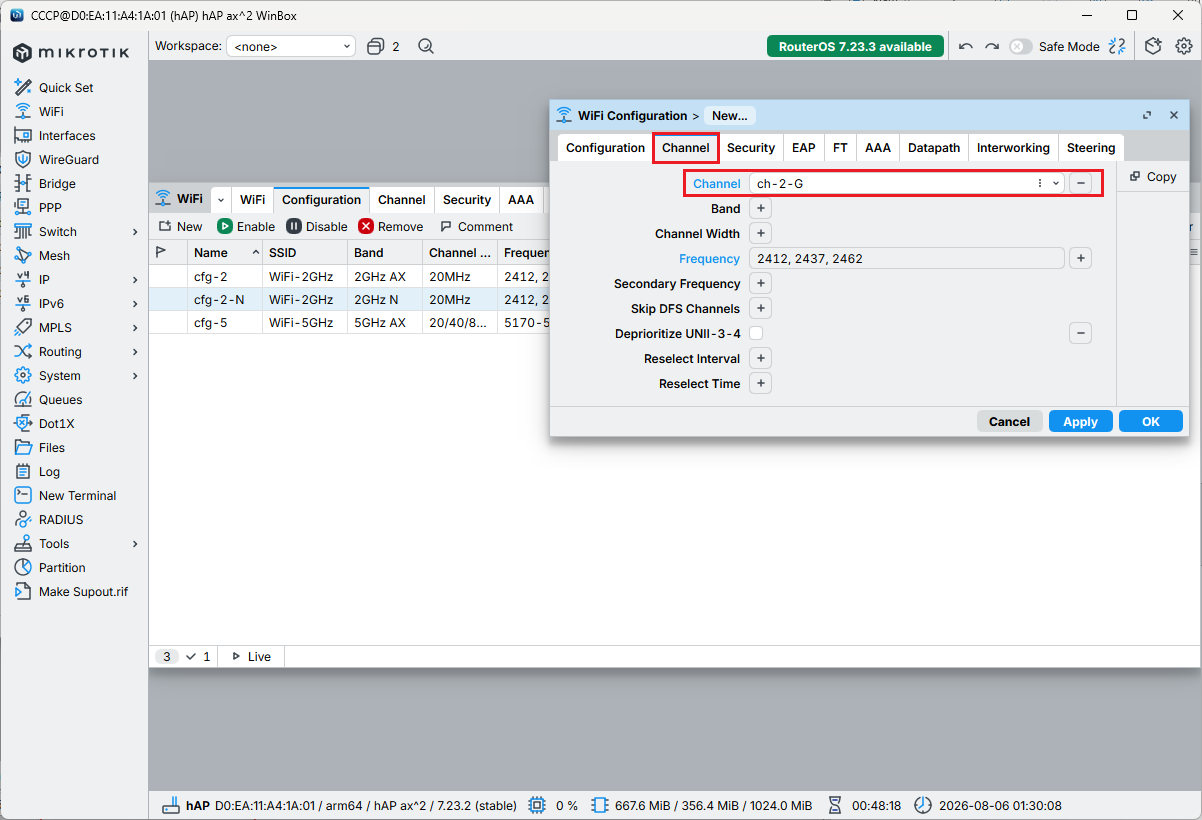

Създадохме конфигурация за 2GHz N стандарт. Да създадем подобен за G стандарта.

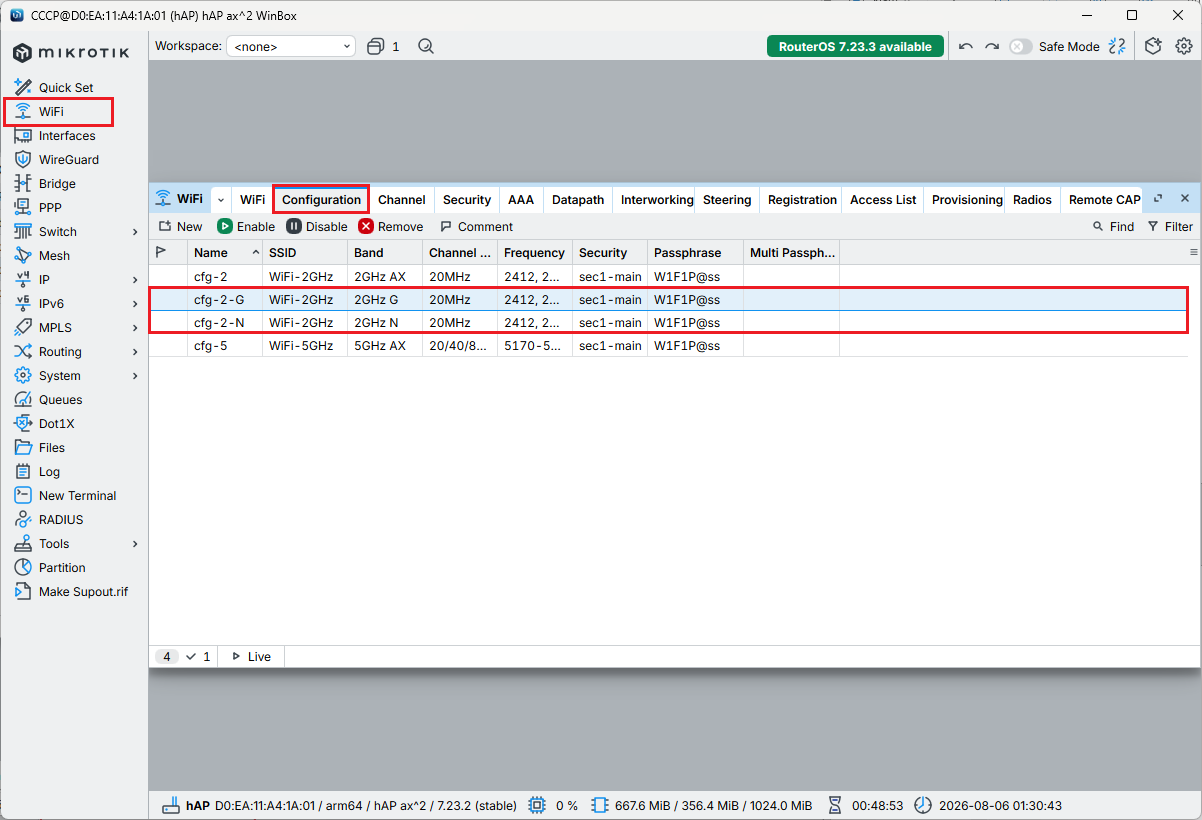

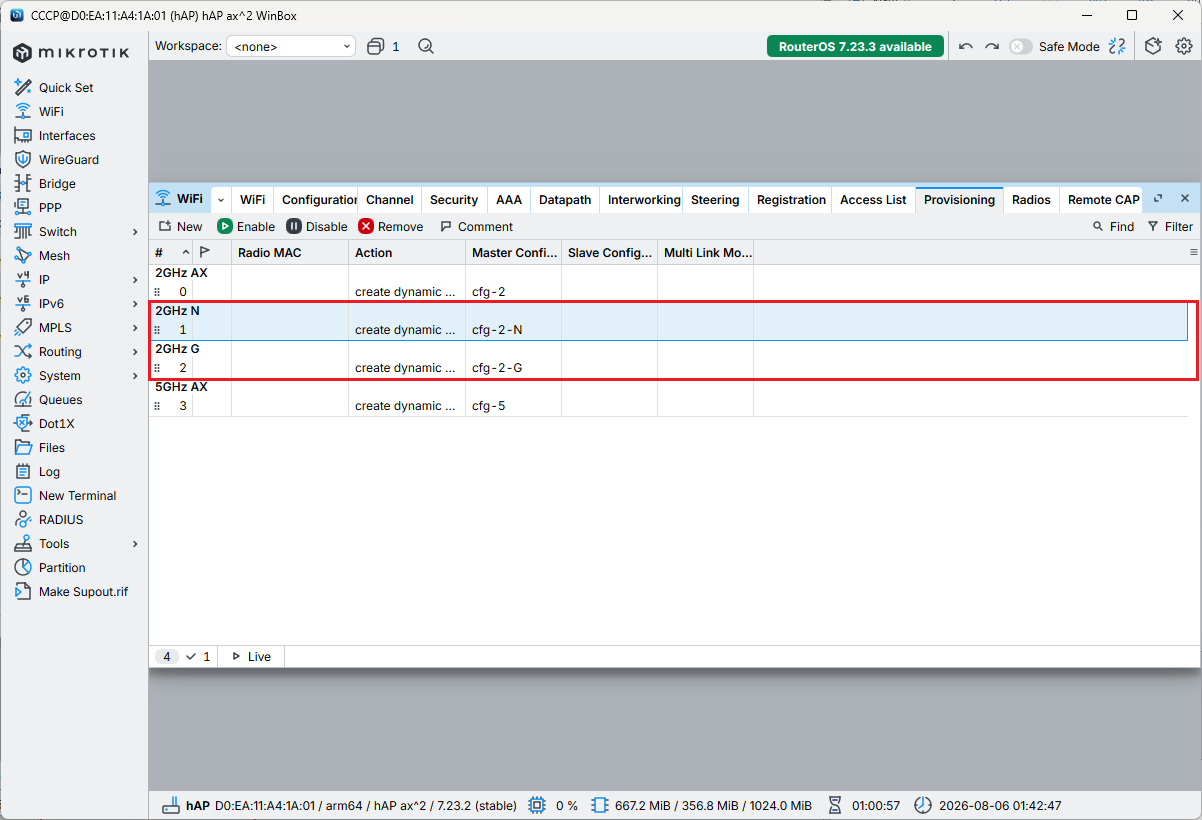

Имаме още 2 конфигурации за 2GHz. Остава да настроим раздела Provisioning.

Да се прехвърлим на клиентския Mikrotik2. Работим на CAP клиента не на CAPsMAN.

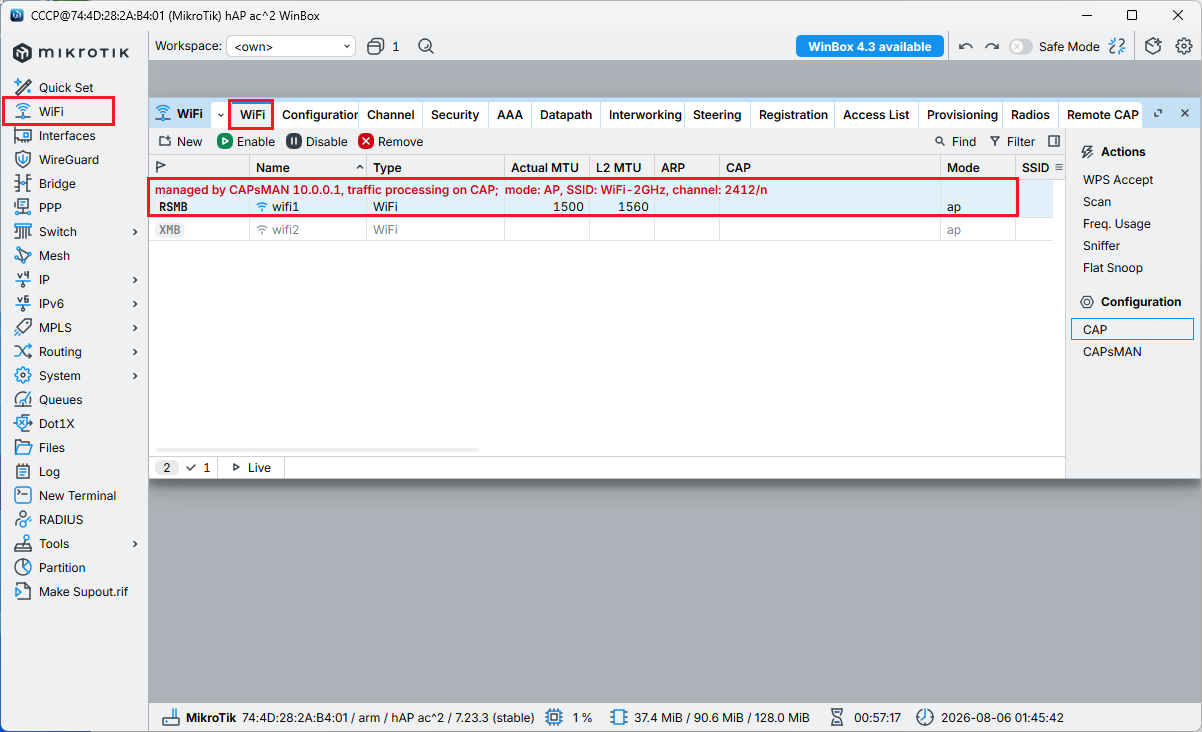

Интерфейса се управлява от CAPsMAN. Работи на канал 2412, N стандарт. По същата логика правите 5GHz за АС стандарта. Стъпките няма да ги показвам, защото статията стана доста дълга. Клиента CAP може да се настрои ръчно както е описано в предната статия.

Използвани материали: https://www.youtube.com/watch?v=YpxBijiA3QU
