PPPoE и Интернет

Отново схемата ще е много проста. Ще се постарая да покажа как се настройва рутера на ISP (доставчика на Интернет)

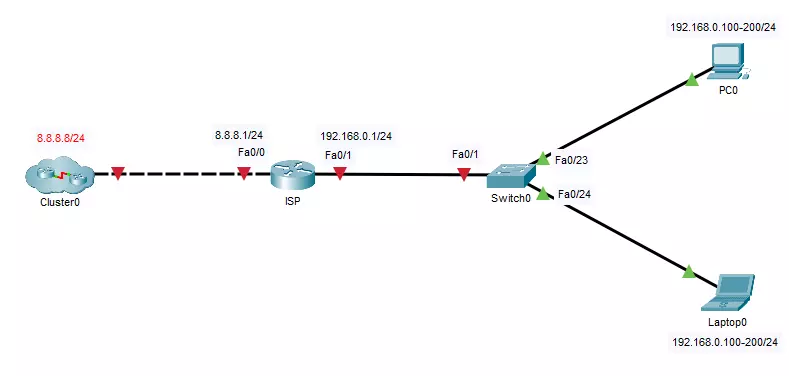

Както казах проста схема. Доставчика на Интернет, чрез рутера си ISP получава Интернет. Задачата му е да достави Интернет на клиентите PC0 и Laptop0 по PPPoE. Ако сте чели предните статии за PPPoE може вече да навържете и по-сложни схеми след този пример. Започваме с рутера ISP. Задачата е чрез физическия интерфейс Fa0/0 да достъпим Интернет.

Router>en Router#configure terminal Router(config)#hostname ISP ISP(config)#interface fastEthernet 0/0 ISP(config-if)#no shutdown ISP(config-if)#ip address 8.8.8.1 255.255.255.0 ISP(config-if)#end

До тук, дадохме име на рутера (ISP), дефинирахме интерфейса Fa0/0 да достъпва шлюза по подразбиране, активирахме интерфейса. За да излиза рутера към Интернет му трябва и на него шлюз по подразбиране.

ISP(config)#ip route 0.0.0.0 0.0.0.0 8.8.8.8

Да пробваме от рутера ISP

ISP(config)#do ping 8.8.8.8 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds: .!!!! Success rate is 80 percent (4/5), round-trip min/avg/max = 0/0/0 ms

Прекрасно връзка към Интернет имаме от рутера ISP. Сега да вържем клиентите с рутера по PPPoE. Продължаваме с настройката на ISP

ISP(config)#interface fastEthernet 0/1 ISP(config-if)#no shutdown ISP(config-if)#ip address 192.168.0.1 255.255.255.0 ISP(config-if)#exit ISP(config)#bba-group pppoe ISPGROUP ISP(config-bba)#virtual-template 1 ISP(config-bba)#exit ISP(config)#interface virtual-Template 1 ISP(config-if)#ip unnumbered fastEthernet 0/1 ISP(config-if)#peer default ip address pool ISPPOOL ISP(config-if)#ppp authentication chap ISP(config-if)#exit ISP(config)#ip local pool ISPPOOL 192.168.0.100 192.168.0.200 ISP(config)#interface fastEthernet 0/1 ISP(config-if)#pppoe enable group ISPGROUP ISP(config-if)#exit ISP(config)#username pc0 password pc0 ISP(config)#username laptop0 password laptop0 ISP(config)#end ISP#wr

Създадохме условията за връзка на клиента с рутера по PPPoE. Да тестваме от клиента да изградим връзка. Прекрасно и двата клиента изграждат връзка по PPPoE. Сега да проверим до къде могат да достигат. На практика до шлюза на рутера (8.8.8.8). До тук всичко върви по план. Сега ще имитираме Интернет.

Прекрасно Dialer1 се е свръзал и е получил IP адрес. Ако пробваме ping до ISP той ще премине. Всичко е прекрасно, но за да се видят всички клиенти то ще трябва да се оправи рутирането между ISP и CL-ISP, но това ще го оставя Вие да си поиграете. Не е сложно. Иска ми се да погледнете схемта в началото. На ISP рутера съм оставил интерфейса Gig0/0/2 свободен. Мислех да го връзвам към Интернет и да покажа как да се предлага тази услуга, но статията ще стане много дълга и затова спирам до тук.
